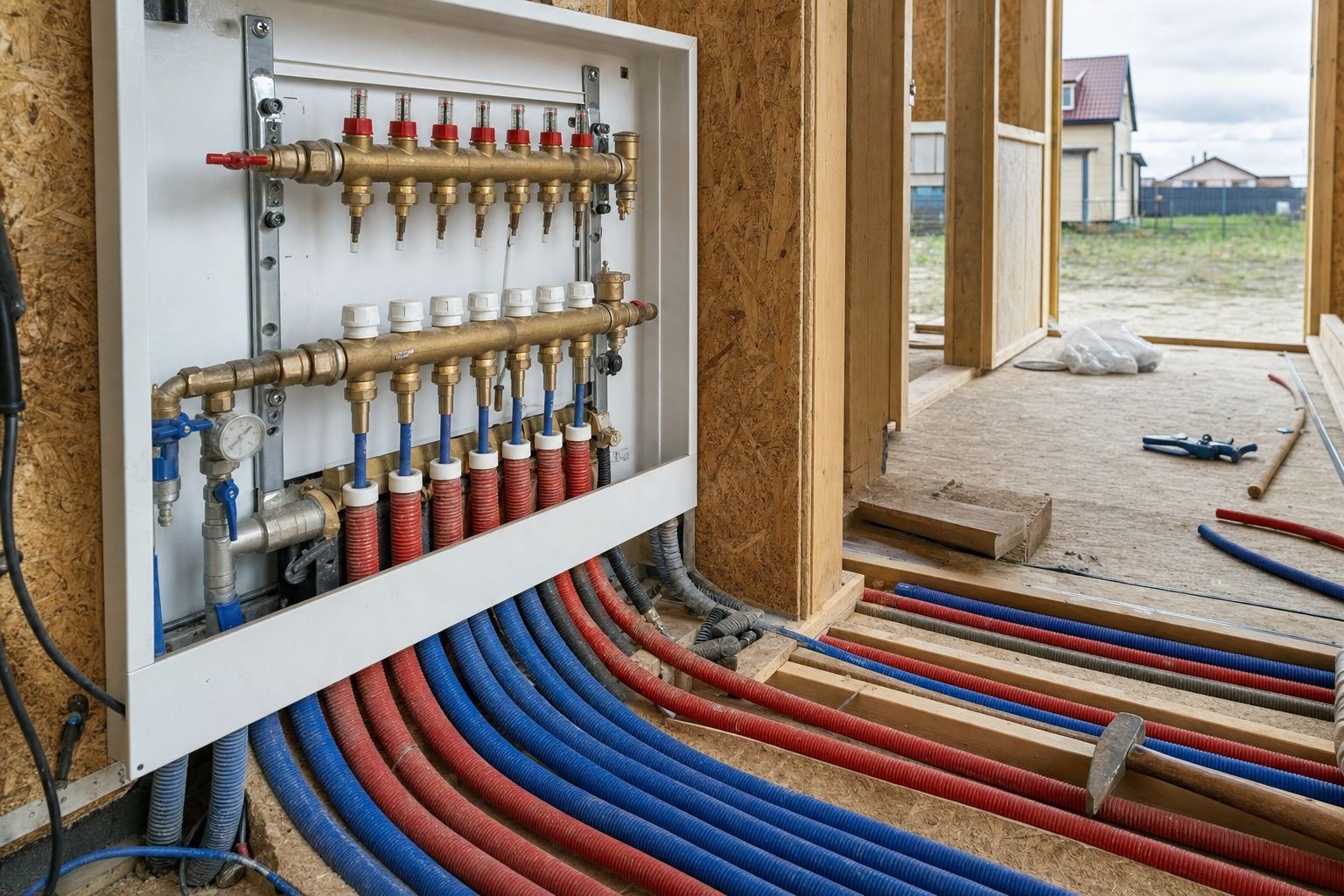

Лучевая разводка отопления в СИП-доме: коллектор и трубы

Когда доходит до отопления, у владельца СИП-дома два пути: классическая тройниковая разводка «трубой по периметру» или лучевая — когда каждый радиатор получает свою пару труб от коллектора. Лучевая разводка системы отопления в частном доме стоит на 15–25 % дороже по материалам, и продавцы честно об этом говорят. О чём говорят реже: для дома с деревянными перекрытиями и зашитыми полами это единственная схема, где под чистовым полом нет ни одного стыка. Разбираем, как она устроена, где ставить коллектор в СИП-доме и когда переплата оправдана.

Как устроена лучевая схема

Принцип: в удобном месте дома ставится коллектор — гребёнка с выходами на подачу и обратку. От него к каждому радиатору уходит отдельный «луч» — пара труб из сшитого полиэтилена (PEX) или PERT в защитной гофре. Труба идёт в пироге пола цельным куском от коллектора до прибора: отмотал от бухты, проложил, подключил два конца. Все соединения системы оказываются в двух точках — на коллекторе и у самого радиатора, где их видно и можно обслужить.

Тройниковая схема устроена иначе: магистраль идёт по дому, и у каждого радиатора врезаются тройники. Каждый тройник — это фитинг, спрятанный в полу или в стене. Пока он новый — всё отлично; через десять лет любой скрытый стык — это точка риска, которую в СИП-доме не проверить, не вскрыв пол над деревянным перекрытием.

Почему в СИП-доме это особенно важно

• Перекрытия деревянные. Протечка скрытого стыка в бетонной стяжке городской квартиры — неприятность; та же протечка в деревянном перекрытии — намокшая балка, разбухшая ОСП и переборка пирога пола. Лучевая схема убирает сам класс этой аварии: стыков в перекрытии нет.
• Полы зашиваются листовыми материалами. Доступа «на всякий случай» к трассам не будет — значит, трассы должны быть безревизионными по конструкции.
• Трубы в гофре можно вести между балками и в каркасных перегородках, аккуратно проходя ОСП через гильзы. Гофра здесь не формальность: она защищает трубу, компенсирует тепловое расширение и теоретически позволяет заменить луч без вскрытия пола.

Балансировка: каждой комнате — своя температура

Вторая сильная сторона схемы — управляемость. На коллекторе каждый луч имеет свой расходомер и регулировочный клапан:

• контуры балансируются по проекту: дальняя спальня получает столько же тепла, сколько ближняя к котлу гостиная — «недогретых дальних комнат» в лучевой схеме не бывает;
• любой радиатор можно перекрыть на коллекторе, не останавливая систему, — удобно для ремонта или неиспользуемой комнаты;
• на коллектор ставятся сервоприводы и комнатные термостаты — покомнатное управление температурой без переделки труб.

Где ставить коллекторный шкаф в СИП-доме

Правильное место коллектора — геометрический центр обслуживаемого этажа: лучи получаются короче и равномернее, диаметр труб меньше. Практика для типового двухэтажного дома:

1. Первый этаж — шкаф в котельной или под лестницей; встроенный в каркасную перегородку шкаф глубиной 120 мм встаёт между стоек, не съедая площадь.
2. Второй этаж — свой коллектор в коридоре или гардеробной: тянуть лучи второго этажа от котельной через перекрытие — лишние метры и потери.
3. К шкафу нужен доступ: дверца, а не глухая зашивка плиткой — раз в сезон систему балансируют и развоздушивают.
4. В наружную стену из СИП-панелей шкаф не встраивают: врезка нарушает утепление и пароизоляцию контура.

Лучевая или тройниковая: сравнение

Разница по смете для дома 120 м² — обычно 60–90 тысяч рублей. Это цена отсутствия скрытых стыков над деревянным перекрытием и покомнатного управления на весь срок жизни дома.

Частые вопросы

Можно ли совместить с тёплым полом? Да, и это типовая конфигурация: свой коллектор на тёплый пол первого этажа, свой — на радиаторные лучи. Важно не подключать тёплый пол к радиаторной гребёнке без смесительного узла.

Труба без стыков — это как? PEX и PERT поставляются бухтами по 100–200 м; луч 15–25 м отрезается целым куском. Единственные соединения — прессовые или аксиальные фитинги на концах, оба на виду.

Что с ремонтом через 20 лет? Срок службы сшитого полиэтилена при штатных температурах — 50 лет. Если луч всё же повреждён (саморез при ремонте пола — классика), его вытягивают из гофры и протягивают новый — без демонтажа покрытия, если гофра проложена без переломов.

Итог

Лучевая разводка — это плата за предсказуемость: ни одного скрытого стыка в деревянном перекрытии, балансировка по расходомерам, покомнатная автоматика и ремонт без вскрытия полов. Для СИП-дома, где полы зашиваются насухо и навсегда, мы на наших объектах считаем её схемой по умолчанию, а тройниковую — вариантом для жёсткой экономии с открытой прокладкой магистралей.
