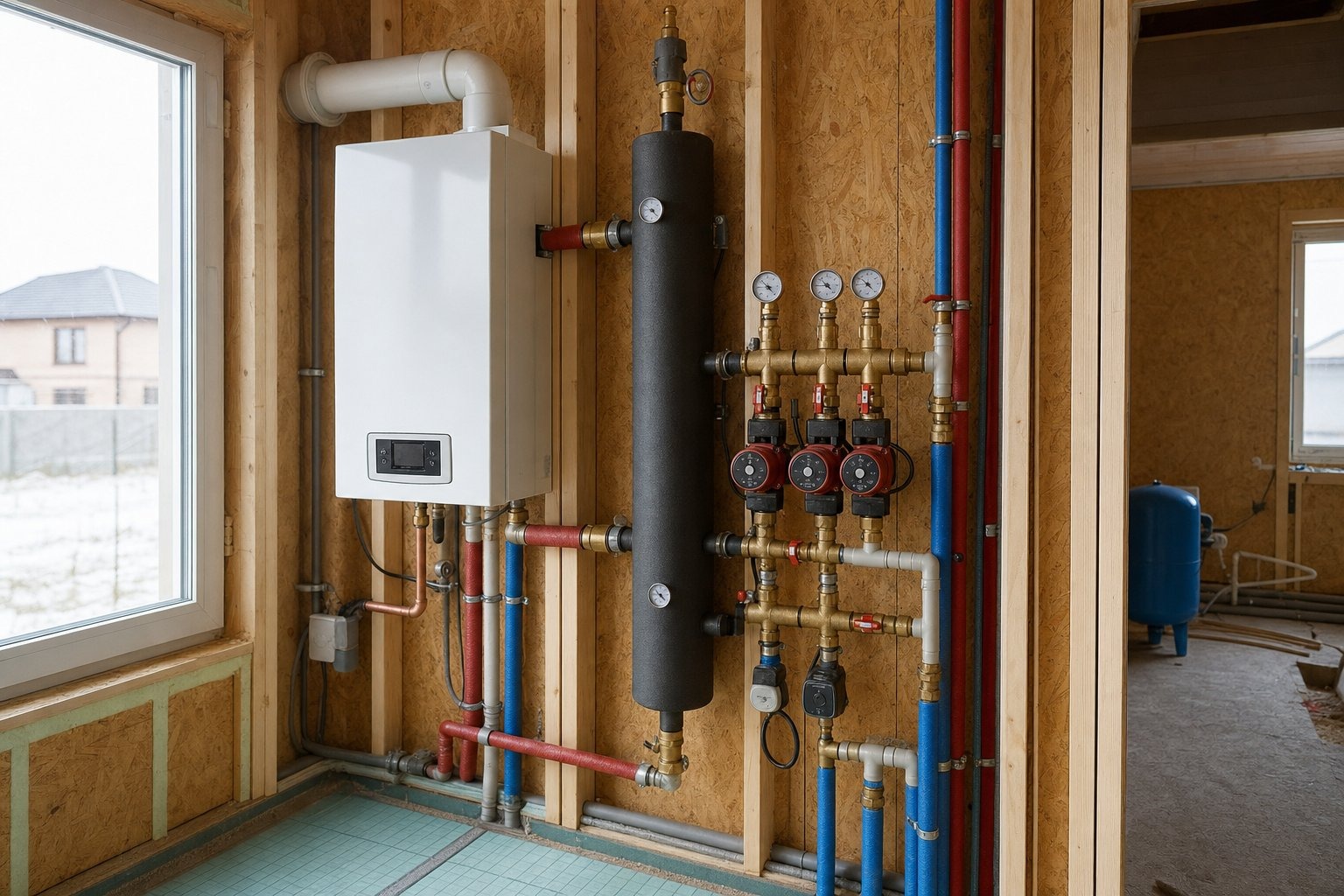

Гидрострелка в котельной СИП-дома: когда она нужна

Проектировщик рисует в котельной блестящий стальной короб и говорит: «Без гидрострелки никак». Монтажник из соседнего посёлка отвечает: «Ерунда, у меня двадцать домов без неё работают». Оба по-своему правы, и владельцу СИП-дома от этого не легче. Разбираемся спокойно: гидрострелка для отопления — зачем нужна, при каких условиях обязательна, где превращается в лишние 60 тысяч рублей и какие ошибки обвязки убивают весь смысл этого узла.

Гидрострелка для отопления: зачем нужна и как она работает

Гидравлический разделитель (он же гидрострелка, он же термогидравлический распределитель) — это вертикальная труба большого диаметра, к которой подключены подача и обратка котла с одной стороны и подача с обраткой контуров потребителей с другой.

Задача у неё одна: развязать по расходу контур котла и контуры потребителей. У котла есть собственный насос с минимальным допустимым расходом — при меньшем протоке теплообменник перегревается, котёл уходит в тактование или в аварию. У потребителей расход свой и постоянно меняющийся: закрылись термоголовки, отработал сервопривод тёплого пола, включился бойлер косвенного нагрева.

Без развязки насосы борются друг с другом. Типичные симптомы:

• Котёл включается и гаснет каждые 2–4 минуты (тактование) — ресурс горелки и теплообменника сгорает в разы быстрее.
• Тёплый пол то ледяной, то перегретый.
• В радиаторах шумит вода, а дальние приборы холодные.
• В доме с бойлером горячая вода то есть, то её резко нет.

Стрелка снимает эту борьбу: котёл гоняет свой расход по своему кольцу, потребители — по своему, а разделитель работает буфером и точкой смешения. Бонусом он собирает воздух вверху (там автоматический воздухоотводчик) и шлам внизу (там сливной кран).

Когда стрелка обязательна, а когда это лишние деньги

Универсальный ориентир — соотношение расходов и число контуров.

Для типового СИП-дома 120–160 м² с котлом 24 кВт, радиаторами на двух этажах и тёплыми полами в санузлах гидрострелка чаще всего избыточна. А дом 200 м² с полами по всему первому этажу, радиаторами наверху, бойлером на 200 литров и калорифером приточки — кандидат на стрелку без вариантов.

Отдельно про лёгкость СИП-конструкции: такой дом быстро прогревается и быстро остывает, отопление работает короткими циклами. Именно в этом режиме тактование котла проявляется сильнее всего, и стрелка вместе с достаточным объёмом теплоносителя проблему смягчает.

Рассчитать стоимость отделки?

Получите предварительный расчет и план работ для вашего проекта СИП-дома.

Рассчитать стоимость

Гидрострелка и коллектор в компактной котельной

Котельная в СИП-доме — это обычно 4–6 м², часто с каркасными перегородками. Место дорого, и здесь выигрывают комбинированные решения.

Гидрострелка совмещённая с коллектором («гидрострелка в коллекторе», модели типа «два в одном») — стальной блок, где разделитель и распределительная гребёнка на 2–4 контура собраны в один корпус. Экономит 300–400 мм стены и половину фитингов, монтируется быстрее.

Несколько практических моментов для лёгких стен:

1. Вес. Заполненный узел с коллектором весит 25–45 кг. На ОСП-обшивку или гипсокартон его вешать нельзя — нужна закладная доска 40 мм, кронштейны прямо в стойки каркаса или напольная рама.
2. Виброразвязка. Лёгкая конструкция отлично проводит структурный шум, и гул насосов разносится по всему дому. Резиновые прокладки под кронштейны и гибкие подводки-компенсаторы обязательны.
3. Изоляция. Стрелка в теплоизоляционном кожухе — иначе котельная превращается в парилку, а киловатты уходят вхолостую.
4. Доступ. 300 мм над стрелкой для воздухоотводчика и 200 мм снизу для слива шлама.

Когда достаточно перепускного клапана

Перепускной (байпасный) клапан — дешёвая альтернатива для простых схем: пружинный клапан на перемычке между подачей и обраткой, который открывается при росте давления из-за закрывшихся термоголовок и пропускает часть потока мимо контуров. Настраивается вручную по перепаду 0,2–0,3 бар.

Он решает ровно одну задачу — не даёт насосу котла работать на закрытую систему. Не развязывает контуры по температуре, не смешивает потоки, не собирает воздух и шлам. Поэтому логика такая: один-два контура и котёл до 30 кВт — клапан за 2–4 тысячи закрывает вопрос; три контура и больше или тёплый пол приличной площади — экономия перестаёт работать.

Ошибки обвязки, которые сводят стрелку к нулю

• Диаметр меньше расчётного. Скорость теплоносителя внутри корпуса не должна превышать 0,1–0,2 м/с. Узкая стрелка «чтобы влезла» перемешивает потоки, и разделения не будет.
• Насос потребителей мощнее котлового. Через стрелку идёт обратный переток: холодная обратка подмешивается в подачу, радиаторы недогреты. Расход первичного контура должен быть равен вторичному или чуть больше.
• Горизонтальный монтаж. Вертикаль нужна не для красоты: она обеспечивает сепарацию воздуха вверх и шлама вниз.
• Нет воздухоотводчика и сливного крана — половина смысла узла теряется.
• Датчик котла после стрелки без учёта смешения — автоматика видит не ту температуру и гоняет котёл вразнос.

Сколько это стоит в 2026–2027 годах

Полноценный узел со стрелкой и коллектором добавляет к котельной 60 000–130 000 ₽. Там, где развязка действительно нужна, деньги окупаются ресурсом котла: замена теплообменника после трёх лет тактования стоит сопоставимо.

Коротко: что запомнить

• Гидрострелка нужна не «для солидности», а чтобы развязать расход котла и расходы потребителей.
• Один-два контура и котёл до 30 кВт — обходятся без неё; три и больше контуров, мощность от 35–40 кВт или каскад — обязательна.
• Диаметр считают по скорости 0,1–0,2 м/с, ставят только вертикально, с воздухоотводчиком сверху и краном снизу.
• В СИП-доме узел вешают на закладную или напольную раму и обязательно виброразвязывают: лёгкий каркас разносит гул насосов по всему дому.
• Перепускной клапан — честная альтернатива для простой схемы, но не замена стрелке в разветвлённой системе.
